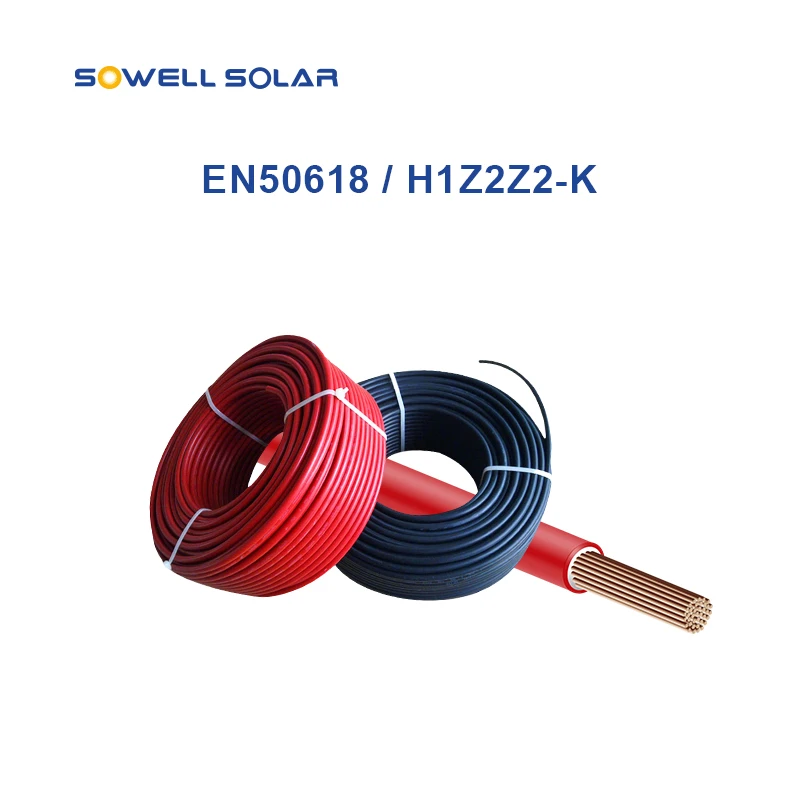

இந்த ஆலசன் இல்லாத, குறுக்கு-இணைக்கப்பட்ட பாலியோல்பின் இரட்டை அடுக்கு ஒளிமின்னழுத்த (PV) கேபிள் குறிப்பாக சூரிய மின் உற்பத்தி அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
ஒளிமின்னழுத்த H1Z2Z2-K கேபிள் - EN 50618 ஆனது 1500 V DC வரை மதிப்பிடப்பட்ட பெரும்பாலான ஒளிமின்னழுத்த கூறுகளுடன் முழுமையாக இணக்கமானது, PV சந்திப்பு பெட்டிகள் மற்றும் PV இணைப்பிகள் உட்பட, இது குடியிருப்பு, வணிக மற்றும் பயன்பாட்டு அளவிலான சூரிய நிறுவல்களுக்கு சிறந்த தீர்வாக அமைகிறது.
நீண்ட கால வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்ட, கேபிள் சிறந்த மின் செயல்திறன், இயந்திர வலிமை மற்றும் சுற்றுச்சூழல் எதிர்ப்பை வழங்குகிறது, PV அமைப்பின் சேவை வாழ்க்கை முழுவதும் பாதுகாப்பான மற்றும் நம்பகமான மின் பரிமாற்றத்தை உறுதி செய்கிறது.
PNTECH சோலார் PV கேபிள்
EN 50618 H1Z2Z2-K
1 × ** மிமீ²
டிசி 1500 வி
சுமையின் கீழ் துண்டிக்க வேண்டாம்
4 மிமீ² சோலார் பிவி கேபிள்

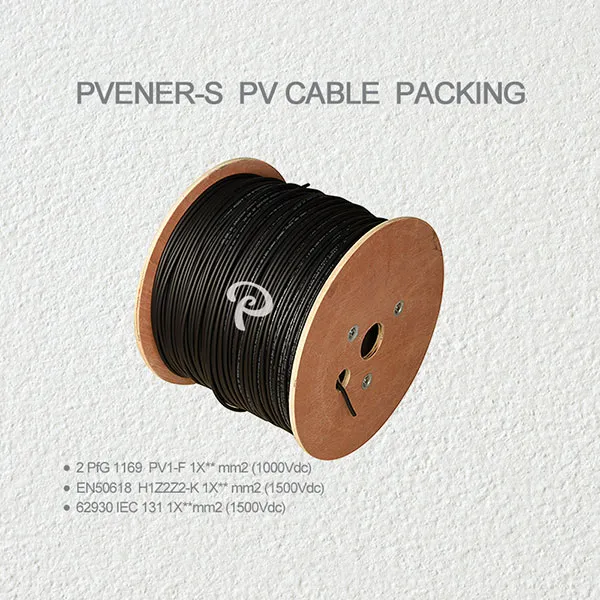

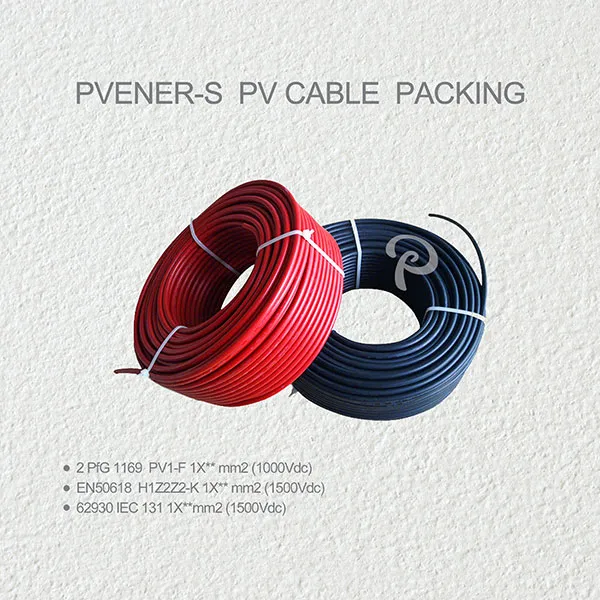

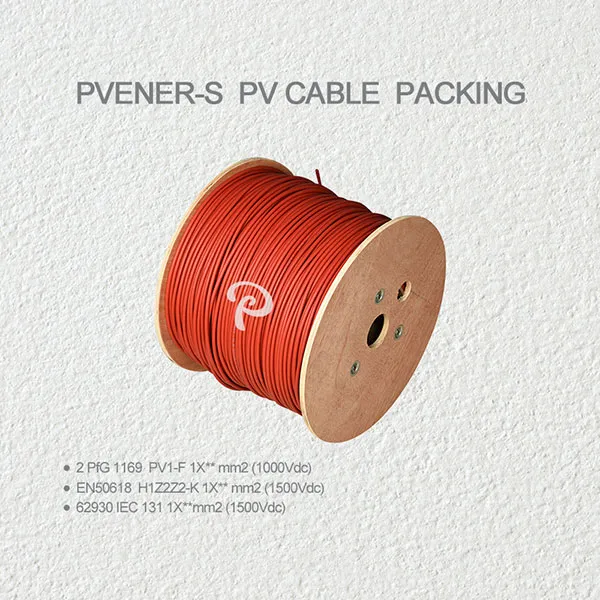

ஒரு ரோலுக்கு 100 மீட்டர், ஒரு தட்டுக்கு 112 ரோல்கள்
ஒரு ரோலுக்கு 500 மீட்டர், ஒரு தட்டுக்கு 18 ரோல்கள்
கொள்கலன் ஏற்றுதல்
ஒரு 20 அடி கொள்கலனில் 20 தட்டுகளை ஏற்ற முடியும்
தனிப்பயனாக்கம்
பிற கேபிள் அளவுகள், ரோல் நீளம் மற்றும் பேக்கேஜிங் விருப்பங்கள் கோரிக்கையின் பேரில் கிடைக்கும்
1. நடத்துனர்
சிறந்த நெகிழ்வுத்தன்மை, கடத்துத்திறன் மற்றும் அரிப்பு எதிர்ப்பை வழங்கும் IEC 60228, வகுப்பு 5 க்கு இணங்க தயாரிக்கப்பட்ட டின் செய்யப்பட்ட செப்பு கடத்தி.
2.காப்பு
125°C குறைந்த புகை, ஆலசன் இல்லாத ஃபிளேம்-ரிடார்டன்ட் பாலியோல்ஃபின், அதிக வெப்ப நிலைத்தன்மை, மின் பாதுகாப்பு மற்றும் சுற்றுச்சூழல் பாதுகாப்பை உறுதி செய்கிறது.
3.வெளி உறை
125°C குறைந்த புகை, ஆலசன் இல்லாத சுடர்-தடுப்பு பாலியோல்பின், வெப்பம், சிராய்ப்பு மற்றும் வெளிப்புற சுற்றுச்சூழல் நிலைமைகளுக்கு வலுவான எதிர்ப்பை வழங்குகிறது.
4.சிறப்பு செயல்முறை
எலக்ட்ரான் கற்றை குறுக்கு இணைப்பு (ஈ-பீம் குறுக்கு இணைப்பு) தொழில்நுட்பம், இயந்திர வலிமையை மேம்படுத்துதல், வெப்ப வயதான எதிர்ப்பு மற்றும் நீண்ட கால நம்பகத்தன்மை.
| பொருள் எண். | தயாரிப்பு பெயர் |
மாதிரி | மதிப்பிடப்பட்டது மின்னழுத்தம் |
கடத்தி குறுக்கு பிரிவு மிமீ 2 |
இழை வடிவமைப்பு எண் x Ø மிமீ |
நடத்துனர் எதிர்ப்பு Ω / கிமீ 20°C |
வெளி-Ømm | உறை நிறம் |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7± 0.1மிமீ | கருப்பு |
| PV-H1-15R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7± 0.1மிமீ | சிவப்பு |
| PV-H1-25B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3 ± 0.1 மிமீ | கருப்பு |
| PV-H1-25R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3 ± 0.1 மிமீ | சிவப்பு |
| PV-H1-40B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 5.6± 0.1மிமீ | கருப்பு |
| PV-H1-40R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 5.6± 0.1மிமீ | சிவப்பு |
| PV-H1-60B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1± 0.1மிமீ | கருப்பு |
| PV-H1-60R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1± 0.1மிமீ | சிவப்பு |
| PV-H1-100B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3 ± 0.1மிமீ | கருப்பு |
| PV-H1-100R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3 ± 0.1மிமீ | சிவப்பு |
| PV-H1-160B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3 ± 0.1மிமீ | கருப்பு |
| PV-H1-160R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3 ± 0.1மிமீ | சிவப்பு |
| PV-H1-250B | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2± 0.1மிமீ | கருப்பு |
| PV-H1-250R | பிவி கேபிள் | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2± 0.1மிமீ | சிவப்பு |
| PV-H1-350B | பிவி கேபிள் | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12.6± 0.1மிமீ | கருப்பு |
| PV-H1-350R | பிவி கேபிள் | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 12.6± 0.1மிமீ | சிவப்பு |
| கேபிள் வடிவமைப்பு | |
|---|---|
| நடத்துனர் | IEC 60228, வகுப்பு 5 இன் படி, டின் செய்யப்பட்ட செப்பு கம்பிகள் |
| காப்பு | 125 ℃ குறைந்த-புகை ஆலசன் இல்லாத ஃபிளேம் ரிடார்டன்ட் பாலியோல்ஃபின்ஸ் |
| வெளிப்புற ஜாக்கெட் | 125℃ குறைந்த புகை ஆலசன் இல்லாத ஃபிளேம் ரிடார்டன்ட் பாலியோல்ஃபின்ஸ் |
| சிறப்பு தொழில்நுட்பம் | எலக்ட்ரான் கற்றை குறுக்கு இணைக்கப்பட்டுள்ளது |
| மின் பண்புகள் | |
| மதிப்பிடப்பட்ட மின்னழுத்தம் U0/U | AC 1000V, DC 1500V |
| வெப்பநிலை வரம்பு | -40℃ +90℃ வரை |
| அதிகபட்சம். கடத்தியில் வெப்பநிலை | 120℃ |
| குறைந்தபட்சம் வளைக்கும் ஆரம் | 5 x கேபிள் விட்டம் |
| தொழில் தரநிலைகள் | EN 50618:2014 |
| இழுவிசை வலிமை மற்றும் நீட்சி | EN 60811-1-1 இன் படி |
| குளிர் வளைவு | EN 60811-1-4 இன் படி |
| வெப்ப சகிப்புத்தன்மை பண்புகள் | EN60216-2 இன் படி |
| ஆலசன் இல்லாதது | 50525-1 இணைப்பு பி |
| ஓசோன் எதிர்ப்பு | EN 50396 இன் படி |
| புற ஊதா எதிர்ப்பு | HD 605/A1 படி |
| சுடர் பண்புகள் | IEC 60332-1-2 படி |
| பரிமாணங்கள் மற்றும் விவரக்குறிப்புகள் முன் அறிவிப்பு இல்லாமல் மாற்றப்படலாம். | |

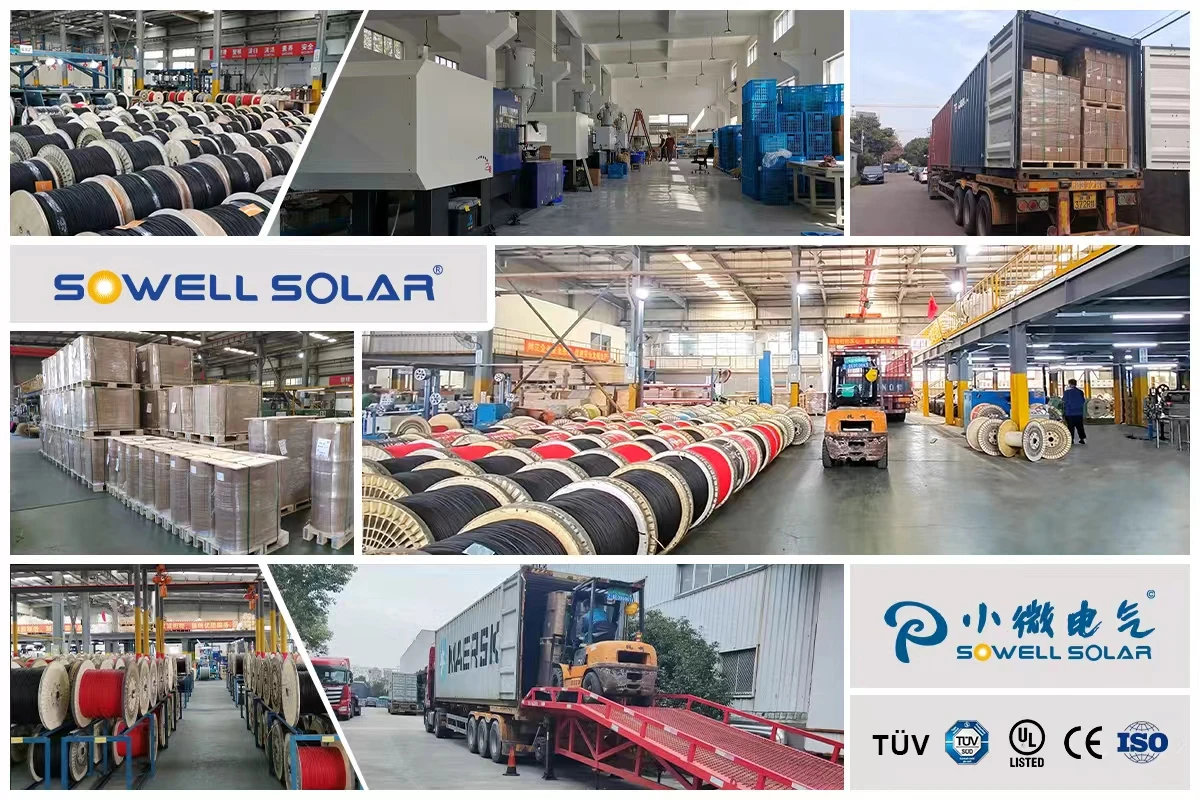

PV கேபிள்கள் மற்றும் PV இணைப்பிகள் தயாரிப்பில் எங்களுக்கு 10 வருட அனுபவம் உள்ளது. ஒரு நாளைக்கு 200,000 மீட்டர் PV கேபிள்களையும் 50,000 செட் PV இணைப்பான்களையும் எங்களால் தயாரிக்க முடியும். எங்கள் தரப்படுத்தப்பட்ட தட்டு உலகளாவிய விற்பனைக்கு மிகவும் பொருத்தமானது. எங்கள் தொழிற்சாலையில் 6 அதிவேக கேபிள் உற்பத்தி வரிகள் மட்டுமல்லாமல், மின்னணு கதிர்வீச்சு குறுக்கு-இணைக்கும் கருவிகளும் உள்ளன, இது கேபிளின் தரத்தை கட்டுப்படுத்த முக்கிய கருவியாகும். எங்கள் மேம்பட்ட தொழில்நுட்பம் உயர்தர கேபிள்களின் உற்பத்திக்கு உத்தரவாதம் அளிக்கிறது.
