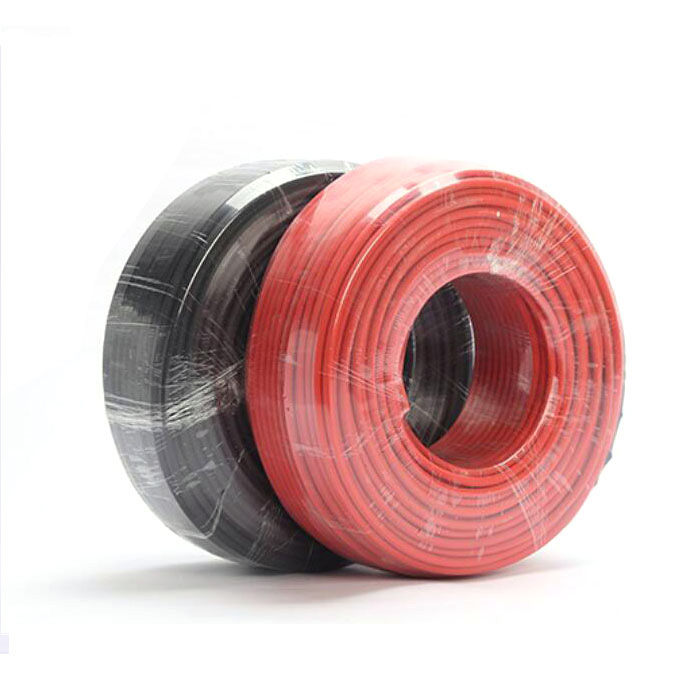

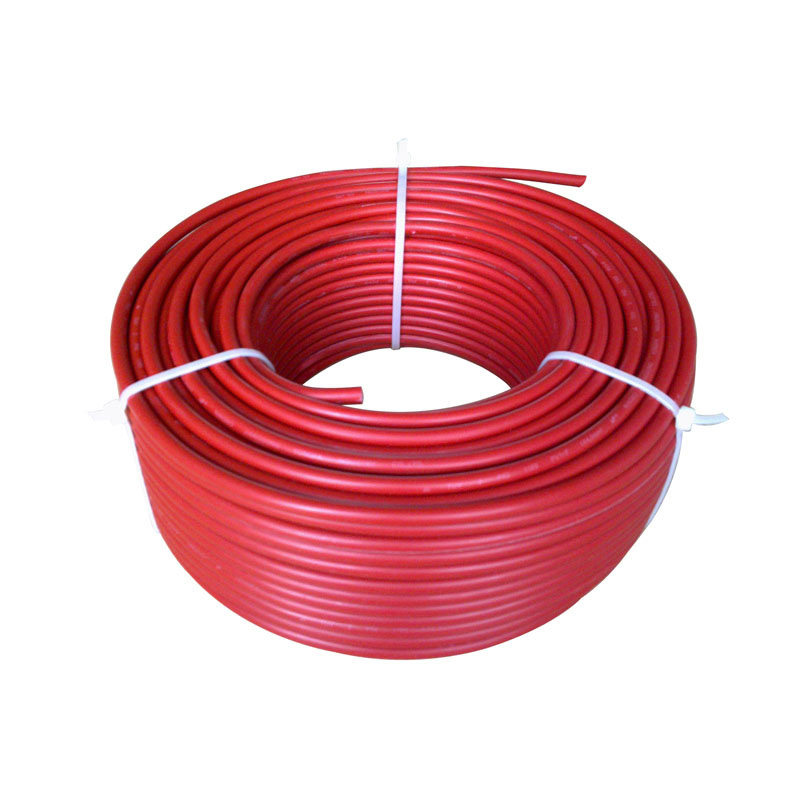

IEC 62930 தூய டின் செய்யப்பட்ட காப்பர் PV கேபிள்

ஒரு ஒளிமின்னழுத்த கேபிள் மூல உற்பத்தியாளராக, தயாரிப்பு தரத்தை உறுதி செய்வதற்காக, SOWELLSOLAR உற்பத்தி செயல்பாட்டில் தர மேலாண்மை அமைப்பு தரநிலையை (IEC) பின்பற்றுகிறது மற்றும் ஒவ்வொரு உற்பத்தி வரியையும் கண்டிப்பாக கட்டுப்படுத்துகிறது. IEC 62930 Pure Tinned Copper PV Cable ஆனது பலவிதமான கடுமையான நிலைமைகளின் கீழ் தயாரிப்பு சரியாக வேலை செய்யும் என்பதை உறுதிசெய்ய பல கடுமையான சோதனைகளுக்கு உட்பட்டுள்ளது. தூய டின் செய்யப்பட்ட PV கேபிள் என்பது சூரிய மின் உற்பத்தி அமைப்பில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு வகையான கேபிள் ஆகும். இது முக்கியமாக சூரிய ஒளிமின்னழுத்த பேனல்களால் உருவாக்கப்படும் நேரடி மின்னோட்டத்தை இன்வெர்ட்டர்கள் அல்லது பிற உபகரணங்களுக்கு உள்நாட்டு, தொழில்துறை அல்லது வணிக பயன்பாட்டிற்கான மாற்று மின்னோட்டமாக மாற்ற பயன்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

IEC 62930 தூய டின் செய்யப்பட்ட காப்பர் PV கேபிள் பொதுவாக மல்டி ஸ்ட்ராண்ட் காப்பர் கேபிளால் ஆனது, வெவ்வேறு மாதிரி வெவ்வேறு கடத்தி குறுக்குவெட்டு ஆகும். 56 மற்றும் 84 இழை வடிவமைப்பு எண் பொதுவான மாதிரி, 4mm² மற்றும் 6mm² ஐப் பார்க்கவும். எங்களின் கேபிள் (Pure Tinned Copper PV Cable) சிறப்பாக வடிவமைக்கப்பட்டு, அதிக வெப்ப எதிர்ப்பு, வானிலை எதிர்ப்பு மற்றும் UV எதிர்ப்பு ஆகியவற்றுடன் வெளிப்புற சூழல்களில் நீண்ட கால நிலையான செயல்பாட்டை உறுதிசெய்யும் வகையில் தேர்ந்தெடுக்கப்பட்டுள்ளது. டின்னேட் காப்பர் PV கேபிள் சோலார் பேனல்களுக்கு இடையே நிறுவப்பட்டு இன்வெர்ட்டருடன் இணைக்கப்பட்டுள்ளது. ஒளிமின்னழுத்த பேனல்களில் சூரியன் பிரகாசிக்கும்போது, அவை நேரடி மின்னோட்டத்தை உருவாக்குகின்றன, இது ஒளிமின்னழுத்த கேபிள் வழியாக இன்வெர்ட்டருக்கு அனுப்பப்படுகிறது. இன்வெர்ட்டர் DC ஐ AC ஆக மாற்றி, பயன்படுத்த வேண்டிய உபகரணங்கள் அல்லது நெட்வொர்க்கிற்கு வழங்குகிறது. சூரிய மின் உற்பத்தி அமைப்பின் பல்வேறு கூறுகளை இணைக்க மற்றும் DC/AC மின்சாரத்தை கடத்துவதற்காக சிறப்பாக வடிவமைக்கப்பட்ட மற்றும் தயாரிக்கப்பட்ட உயர்தர கேபிளை நாங்கள் வழங்குகிறோம்.

EN50618 தரநிலையில் குறிப்பிடப்பட்டுள்ள கேபிள்களின் தற்போதைய சுமந்து செல்லும் திறன்

அட்டவணை A.2 — PV அமைப்புகளுக்கு கேபிள்களின் பரிந்துரைக்கப்பட்ட பயன்பாடு

1	2	3
கட்டுமானம்	பரிந்துரைக்கப்பட்ட பயன்பாடு	கருத்துகள்
PV-அமைப்புகளுக்கான கேபிள்கள் H1Z2Z2-K	PV நிறுவல்களில் பயன்படுத்த நோக்கம் எ.கா. ஏசி. HD 60364-7-712க்கு. அவை நிரந்தர பயன்பாட்டிற்காக வெளிப்புற மற்றும் உட்புறம், இலவச நகரக்கூடிய, இலவச தொங்கும் மற்றும் நிலையான நிறுவலுக்கு நோக்கம் கொண்டவை. பிளாஸ்டரில் அல்லது கீழ் உள்ள குழாய்கள் மற்றும் டிரங்கிங்குகள் மற்றும் சாதனங்களிலும் நிறுவுதல். பாதுகாப்பு இன்சுலேஷன் (பாதுகாப்பு வகுப்பு II) கொண்ட உபகரணங்களில் பயன்படுத்துவதற்கு ஏற்றது அவை இயல்பாகவே ஷார்ட் சர்க்யூட் மற்றும் எர்த் ஃபால்ட் ப்ரூஃப் ஏசிசி. HD 60364-5-52க்கு.	பரிந்துரைக்கப்பட்ட வளைக்கும் கதிர்களுக்கு EN 50565-1:2014, அட்டவணை 3 ஐப் பார்க்கவும் அதிகபட்சம். சேமிப்பு வெப்பநிலை: + 40 ℃ நிமிடம். நிறுவல் மற்றும் கையாளுதலுக்கான வெப்பநிலை: - 25 ℃

அட்டவணை A.3 - PV கேபிள்களின் தற்போதைய சுமந்து செல்லும் இடைவெளி

பெயரளவு குறுக்கு வெட்டு பகுதி மிமீ²	நிறுவல் முறையின் படி தற்போதைய சுமந்து செல்லும் திறன்
பெயரளவு குறுக்கு வெட்டு பகுதி மிமீ²	காற்றில் ஒற்றை கேபிள் இலவசம் A	ஒரு மேற்பரப்பில் ஒற்றை கேபிள் A	இரண்டு ஏற்றப்பட்ட கேபிள்கள் ஒரு மேற்பரப்பில் தொடும் A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
சுற்றுப்புற வெப்பநிலை: 60 ℃ (பிற சுற்றுப்புற வெப்பநிலைகளுக்கு அட்டவணை A.4 ஐப் பார்க்கவும்) அதிகபட்சம். கடத்தி வெப்பநிலை: 120 ℃.
குறிப்பு அதிகபட்சமாக எதிர்பார்க்கப்படும் பயன்பாட்டு காலம். கடத்தி வெப்பநிலை 120 ℃ மற்றும் அதிகபட்சம். சுற்றுப்புற வெப்பநிலை 90 ℃ 20 000 மணி வரை வரையறுக்கப்பட்டுள்ளது.
